Шпиндельный усилитель FANUC AL-12: аномально высокий ток звена DC
На индикаторе шпиндельного усилителя FANUC появляется код 12, а на экране стойки — сообщение о превышении тока в звене постоянного тока (DC link). Шпиндель останавливается, повторный запуск часто заканчивается тем же. Авария опасна тем, что за ней может стоять как ошибка параметров, так и пробой изоляции двигателя или повреждённый силовой модуль, а ошибочный перезапуск способен добить исправные компоненты. В статье разберём, что именно контролирует усилитель, какие причины стоят за AL-12 и в каком порядке их проверять.
- Что означает AL-12 и как устроено звено DC
- Вероятные причины и что проверить в первую очередь
- Подготовка и меры безопасности
- Порядок диагностики шаг за шагом
- Как отличить отказ силовой части от платы управления
- Ремонт или замена усилителя
- Профилактика повторных отказов
- Заключение
Что означает AL-12 и как устроено звено DC
Шпиндельный усилитель (SPM — Spindle Amplifier Module) преобразует постоянное напряжение звена DC в трёхфазное напряжение переменной частоты для шпиндельного двигателя. Питание звена обеспечивает отдельный модуль питания (PSM — Power Supply Module) либо выпрямитель в самом усилителе, если привод моноблочный. Ток через силовые ключи — IGBT или интеллектуальный силовой модуль IPM — постоянно измеряется, и при превышении допустимого значения усилитель отключает выходной каскад и выставляет код 12.
Иными словами, AL-12 фиксирует аномально большой ток в силовой цепи «звено DC — ключи — двигатель». Источник такого тока лежит в одном из трёх мест: в самом двигателе и кабеле (короткое замыкание, замыкание на землю), в силовом каскаде усилителя (пробитый ключ) или в настройках, при которых усилитель подаёт на двигатель не то, что тому нужно (неверный код модели двигателя).
Важная оговорка: расшифровка кодов отличается у разных поколений приводов FANUC (серии α, αi, βi и более ранние изделия), а также зависит от модели стойки и конфигурации станка. Точную формулировку и перечень проверок для вашего усилителя берите из руководства по обслуживанию (maintenance manual) на конкретную серию. Расшифровку артикулов A06B поможет разобрать справочник по маркировке FANUC.
Вероятные причины и что проверить в первую очередь
Ниже — типовые причины аварии с превышением тока в звене DC. Список общий для усилителей этого класса, порядок вероятности зависит от возраста станка и условий эксплуатации.
| Причина | Как проявляется | Что проверить в первую очередь |
|---|---|---|
| Неверный код модели двигателя в параметрах | Авария сразу после замены двигателя, усилителя или загрузки параметров | Соответствие параметра с кодом модели двигателя таблице из руководства (для серий α/αi это обычно параметр 4133 — уточняйте по руководству) |
| Замыкание между фазами или на землю в кабеле двигателя | Авария в момент подачи команды на вращение, нередко после перемещения узлов или повреждения кабель-канала | Прозвонка и измерение изоляции кабеля, осмотр разъёмов и участков перегиба |
| Пробой изоляции обмотки двигателя | Авария на нагретом двигателе или при попадании СОЖ, иногда плавающая | Измерение сопротивления изоляции обмоток относительно корпуса при отключённом кабеле |
| Повреждение силового модуля усилителя | Авария повторяется даже с отсоединённым двигателем | Проверка выходного каскада без нагрузки, осмотр на следы нагара и вздутие |
| Заклинивание ротора или механическая перегрузка | Авария при разгоне или при входе в резание, посторонний шум | Проворачивание шпинделя вручную, состояние подшипников и зажима инструмента |
| Неисправность платы управления усилителя | Нестабильные коды, авария без видимой причины на исправных двигателе и кабеле | Исключение остальных причин, проверка разъёмов и питания логики |
Обратите внимание: две из шести причин — программные или механические, и усилитель в этих случаях исправен. Поэтому замену модуля стоит планировать только после проверки двигателя, кабеля и параметров. Близкие по смыслу аварии шпиндельного усилителя описаны в материалах по кодам AL-07 и AL-09.
Подготовка и меры безопасности
Работы с силовой частью привода проводит обученный персонал с соответствующим допуском. В звене DC установлены конденсаторы большой ёмкости, и после отключения питания они сохраняют заряд. Перед тем как снимать крышки или отсоединять силовые клеммы:
- отключите станок от сети и заблокируйте вводной автомат от случайного включения;
- дождитесь погасания индикатора заряда (CHARGE) на усилителе или модуле питания; время разряда указано в руководстве;
- убедитесь мультиметром в отсутствии напряжения на клеммах звена DC;
- сфотографируйте подключение силовых и сигнальных кабелей перед разборкой;
- зафиксируйте код аварии, сообщения стойки и состояние светодиодов на всех модулях.
Не подавайте мегаомметр на клеммы усилителя: высокое испытательное напряжение выведет из строя полупроводниковые элементы и электронику. Изоляцию измеряют только на двигателе и кабеле, предварительно отсоединённых от привода.
Порядок диагностики шаг за шагом
Задача диагностики — сузить круг подозреваемых без лишних разборок. Рекомендуемая последовательность такова.
- Выясните обстоятельства. Когда появилась авария: при включении, при подаче команды вращения, на разгоне, при резании, после замены оборудования или ремонта. Эти сведения часто указывают на причину сразу.
- Проверьте параметры. Если недавно меняли двигатель, усилитель, батарею или восстанавливали данные из резервной копии, сверьте код модели двигателя и остальные параметры шпинделя с документацией.
- Осмотрите двигатель и кабель. Следы СОЖ в клеммной коробке, потёртости изоляции, повреждённые разъёмы, окислившиеся контакты. Проверьте затяжку силовых клемм на усилителе.
- Проверьте механику. Отсоедините двигатель от привода шпинделя (если конструкция позволяет) и убедитесь, что ротор и сам шпиндель проворачиваются без заеданий.
- Измерьте изоляцию. Отсоедините силовой кабель от усилителя. Измерьте сопротивление между каждой фазой и землёй отдельно на кабеле и на двигателе. Так вы разделите неисправность между этими узлами. Допустимые значения берите из руководства на двигатель.
- Проверьте обмотки. Сопротивления трёх фаз двигателя должны быть близки друг к другу. Заметное расхождение говорит о межвитковом замыкании.
- Запустите усилитель без двигателя. Если это допускает руководство, подайте питание на усилитель с отсоединённым двигателем и дайте команду. Если AL-12 возникает снова, подозрение падает на силовой модуль или плату управления.
- Оцените питание звена DC. Убедитесь, что модуль питания не выдаёт собственных аварий и напряжение звена в норме. Коды питающего модуля разобраны в материалах по аварии PSM с кодом 07 и кодом 04.
Общий порядок работы с кодами спиндельных аварий описан в статье про SP-аварии FANUC, а общий подход к ошибкам по номеру — в материале про диагностику ЧПУ по коду.
Как отличить отказ силовой части от платы управления
После проверки внешних цепей остаётся выяснить, что именно вышло из строя в самом усилителе: силовой каскад или схема управления. Это определяет и стоимость ремонта, и сроки. Ориентиры сведены в таблицу.
| Признак | Указывает на силовую часть | Указывает на плату управления |
|---|---|---|
| Поведение с отсоединённым двигателем | AL-12 возникает сразу после команды | Могут появляться разные коды или авария возникает без команды |
| Состояние изоляции двигателя и кабеля | В норме, а авария повторяется | В норме, а авария нестабильна |
| Внешний осмотр | Следы перегрева, потемнения, повреждённые силовые элементы | Силовая часть выглядит чистой, возможны следы влаги на плате |
| Сопротивление между силовыми клеммами | Отличается от исправного блока того же типа, возможны короткие замыкания | Без отклонений |
| Реакция на сброс и повторное включение | Авария возвращается мгновенно | Иногда исчезает на время, потом возвращается |
Сопоставление не заменяет измерений: достоверно оценить силовой каскад можно только по методике из руководства. Если нет второго исправного блока для сравнения и нет уверенности в измерениях, разумнее отдать усилитель на диагностику, чем разбирать его самостоятельно.
Ремонт или замена усилителя
Если двигатель, кабель и параметры исключены, а AL-12 воспроизводится с отсоединённым двигателем, остаются два пути: ремонт силового модуля либо замена усилителя целиком. Решение зависит от возраста привода, наличия запчастей и срочности. Силовые ключи нередко повреждаются вместе с драйверами и цепями токовой защиты, поэтому ремонт «одного транзистора» не всегда оправдан. О ремонте электроники приводов можно узнать на странице ремонта промышленного оборудования.
При замене важно подобрать привод точно по артикулу и модификации: маркировка A06B содержит сведения о серии, мощности и исполнении, и «похожий» усилитель может не подойти по параметрам. Усилители старого поколения серии Model 12 в каталоге представлены в разделе сервоприводов. Ниже — два примера из этого семейства; подходит ли конкретная модификация вашему станку, сверяйте по шильдику действующего блока.

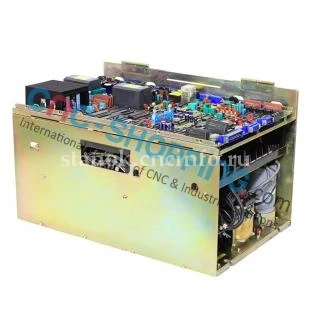

Шпиндельный привод FANUC семейства Model 12. Рассматривается как замена при подтверждённом отказе силовой части усилителя этого типа.

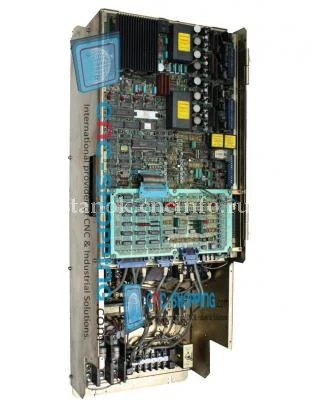

Привод главного движения FANUC AC Spindle Drive Model 12 другой модификации. Применяется, когда на станке установлен усилитель с соответствующим окончанием артикула.
После установки нового усилителя загрузите параметры шпинделя, проверьте код модели двигателя и выполните пробный пуск на малой скорости под контролем нагрузки. Если на станке работает привод более новой серии, о его особенностях рассказано в обзоре шпиндельного усилителя FANUC aiSP.
Профилактика повторных отказов
Если причина аварии найдена и устранена, стоит выяснить, что к ней привело. Типичные предпосылки к повторению:
- Попадание СОЖ в клеммную коробку или разъём двигателя. Проверьте уплотнения и положение кабельных вводов, при необходимости замените кабель на кабели FANUC нужной длины и исполнения.
- Работа на предельных режимах. Систематические перегрузки шпинделя ускоряют старение изоляции и силовых ключей. Сверьте режимы резания с паспортной мощностью шпинделя.
- Загрязнение и перегрев шкафа. Забитые радиаторы и неработающие вентиляторы уменьшают запас по температуре. Очищайте радиаторы, контролируйте вентиляторы шкафа и обдув усилителя; причины перегрева разобраны в статье про перегрев сервоусилителя.
- Износ подшипников шпинделя. Рост момента сопротивления поднимает ток двигателя. О признаках износа — в материале диагностика шпинделя: бьёт или гудит.
- Отсутствие резервной копии параметров. Храните актуальную копию параметров шпинделя и фотографию шильдиков двигателя и усилителя — это сильно сокращает простой при замене.
Подобрать двигатель и понять, чем отличаются модели, поможет обзор шпиндельных двигателей FANUC.
FAQ: частые вопросы
Что означает код AL-12 на шпиндельном усилителе FANUC?
Усилитель зафиксировал аномально высокий ток в звене постоянного тока и отключил выходной каскад. Точная формулировка зависит от серии привода, уточняйте её по руководству на ваш усилитель.
Можно ли просто сбросить аварию и продолжить работу?
Однократный сброс допустим для проверки, но если авария возвращается, повторные пуски опасны: возможно короткое замыкание в кабеле или двигателе, которое повредит силовой модуль. Сначала найдите причину.
Когда AL-12 связан с параметрами, а не с железом?
Если авария появилась после замены двигателя или усилителя либо после загрузки данных из резервной копии. Сверьте код модели двигателя в параметрах шпинделя с документацией.
Как понять, виноват двигатель или усилитель?
Отсоедините силовой кабель и измерьте изоляцию кабеля и двигателя отдельно. Если они в норме, а авария повторяется при запуске усилителя без двигателя, неисправность в самом усилителе.
Можно ли проверять усилитель мегаомметром?
Нет. Испытательное напряжение мегаомметра повредит электронику и полупроводники привода. Изоляцию измеряют только на двигателе и кабеле, отсоединённых от усилителя.
Заключение
AL-12 сообщает о превышении тока в звене DC, но не указывает, где именно возникла проблема. Грамотная диагностика идёт от простого к сложному: параметры и код модели двигателя, затем кабель и изоляция двигателя, механика шпинделя, и только после этого — силовой каскад и плата управления усилителя. Такой порядок позволяет не заменять исправный блок и не повторять аварию после ремонта.
Если самостоятельная диагностика не дала однозначного результата, специалисты ООО «Эффективное производство» помогут определить неисправный узел, подобрать усилитель по артикулу или организовать ремонт электроники привода. Пришлите фото шильдиков усилителя и двигателя, код аварии и описание обстоятельств её появления.
